MANGUERAS CON ESPIRAL METÁLICA
Cribacero dispone de mangueras para servicios a presión hidráulica y aspiración de fangos abrasivos que contengan partículas hasta 20 mm. Las mangueras están reforzadas con un cordón de poliéster y una espiral de alambre de acero galvanizado totalmente integrado. El factor de seguridad contra rotura es 3,2 veces la presión de trabajo. Estas mangueras también están disponibles sin espiral metálica, unicamente para servicios por gravedad.
mm |
ID Pulgadas |
OD mm |
Presión de Trabajo Mpa |
Vacio % |
44 |
1,75 |
63 |
1,0 |
90 |
51 |
2,00 |
71 |
1,0 |
90 |
63 |
2,50 |
80 |
1,0 |
90 |
76 |
3,00 |
98 |
1,0 |
90 |
80 |
3,15 |
102 |
1,0 |
90 |
90 |
3,50 |
112 |
1,0 |
90 |
102 |
4,00 |
125 |
1,0 |
90 |
116 |
4,50 |
138 |
1,0 |
90 |
127 |
5,00 |
154 |
1,0 |
90 |
140 |
5,50 |
166 |
1,0 |
90 |
152 |
6,00 |
178 |
1,0 |
90 |
180 |
7,10 |
212 |
1,0 |
90 |
190 |
7,50 |
224 |
1,0 |
90 |
204 |
8,00 |
238 |
1,0 |
90 |
240 |
9,50 |
281 |
0,5 |
50 |
254 |
10,00 |
291 |
0,5 |
50 |
305 |
12,00 |
341 |
0,5 |
50 |
355 |
14,00 |
401 |
0,5 |
50 |
405 |
16,00 |
452 |
0,5 |
50 |
457 |
18,00 |
503 |
0,5 |
50 |
508 |
20,00 |
558 |
0,5 |
50 |
610 |
24,00 |
664 |
0,5 |
50 |
BRIDAS

Las bridas partidas de aluminio, no entran en contacto con el material que pasa a través de la manguera, por lo que no está expuesta al desgaste. Estas bridas están diseñadas para ser acopladas de forma rápida y sencilla. Son compatibles con las principales normas de perforación de bridas.
Tamaño de la brida de unión |
A
mm |
B
mm |
C
mm |
Agujero
ExF
mm |
Conforme con DIN2632
PN10 |
Brida
ANSI B16.1
CLASE 150 |
44 |
165 |
124 |
71 |
18x20 |
50 |
2" |
51 |
165 |
124 |
91 |
18x20 |
50 |
2" |
63 |
185 |
146 |
91 |
18x20 |
65 |
2.5",3" |
76 |
200 |
158 |
91 |
18x24 |
80 |
3" |
80 |
200 |
158 |
91 |
18x24 |
80 |
3" |
90 |
220 |
184 |
113 |
18x24 |
100 |
3.5"4" |
102 |
220 |
184 |
133 |
18x24 |
100 |
4" |
116 |
250 |
213 |
143 |
23x26 |
125 |
5" |
127 |
250 |
213 |
165 |
23x26 |
125 |
5" |
140 |
285 |
238 |
175 |
23x27 |
150 |
6" |
152 |
285 |
238 |
197 |
23x27 |
150 |
6" |
180 |
308 |
260 |
217 |
23x26 |
- |
- |
190 |
343 |
295 |
237 |
23x26 |
200 |
8" |
204 |
340 |
295 |
257 |
23x26 |
200 |
8" |
240 |
406 |
355 |
197 |
25x31 |
250 |
10" |
254 |
405 |
353 |
197 |
25x33 |
250 |
10" |
305 |
476 |
401 |
237 |
25x30 |
300 |
- |
1305 |
495 |
424 |
237 |
25x40 |
- |
12" |
355 |
530 |
455 |
277 |
27x40 |
350 |
- |
1355 |
530 |
466 |
277 |
28x41 |
- |
14" |
405 |
600 |
521 |
400 |
27x51 |
400 |
16" |
457 |
634 |
556 |
450 |
27x36 |
450 |
- |
1457 |
634 |
569 |
450 |
27x36 |
- |
18" |
508 |
698 |
621 |
500 |
27x44 |
500 |
20" |
610 |
820 |
731 |
600 |
30x52 |
600 |
24" |
JUNTAS

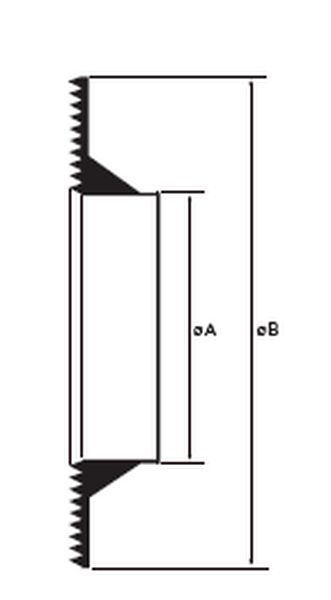

La junta obturadora cónica de cribacero está diseñada para su uso con las mangueras de caucho con espiral metálica y las bridas partidas de aluminio. Esta junta proporciona unos empalmes de paso a prueba de fugas. Las juntas están reforazadas con una insercción de acero que las hace más rígidas, facilitando así su acoplamiento al interior de la manguera.
Ø Interior manguera
mm |
A
mm |
B
mm |
44 |
39 |
82 |
51 |
49 |
89 |
63 |
58 |
99 |
76 |
74 |
118 |
80 |
78 |
122 |
90 |
85 |
132 |
102 |
98 |
144 |
116 |
113 |
160 |
127 |
123 |
175 |
140 |
134 |
188 |
152 |
148 |
202 |
180 |
174 |
232 |
190 |
184 |
244 |
204 |
198 |
258 |
240 |
234 |
302 |
254 |
248 |
314 |
305 |
298 |
365 |
355 |
350 |
415 |
405 |
400 |
466 |
457 |
452 |
520 |
508 |
503 |
578 |
610 |
605 |
684 |
|
|
